Вентилируемые фасадные системы

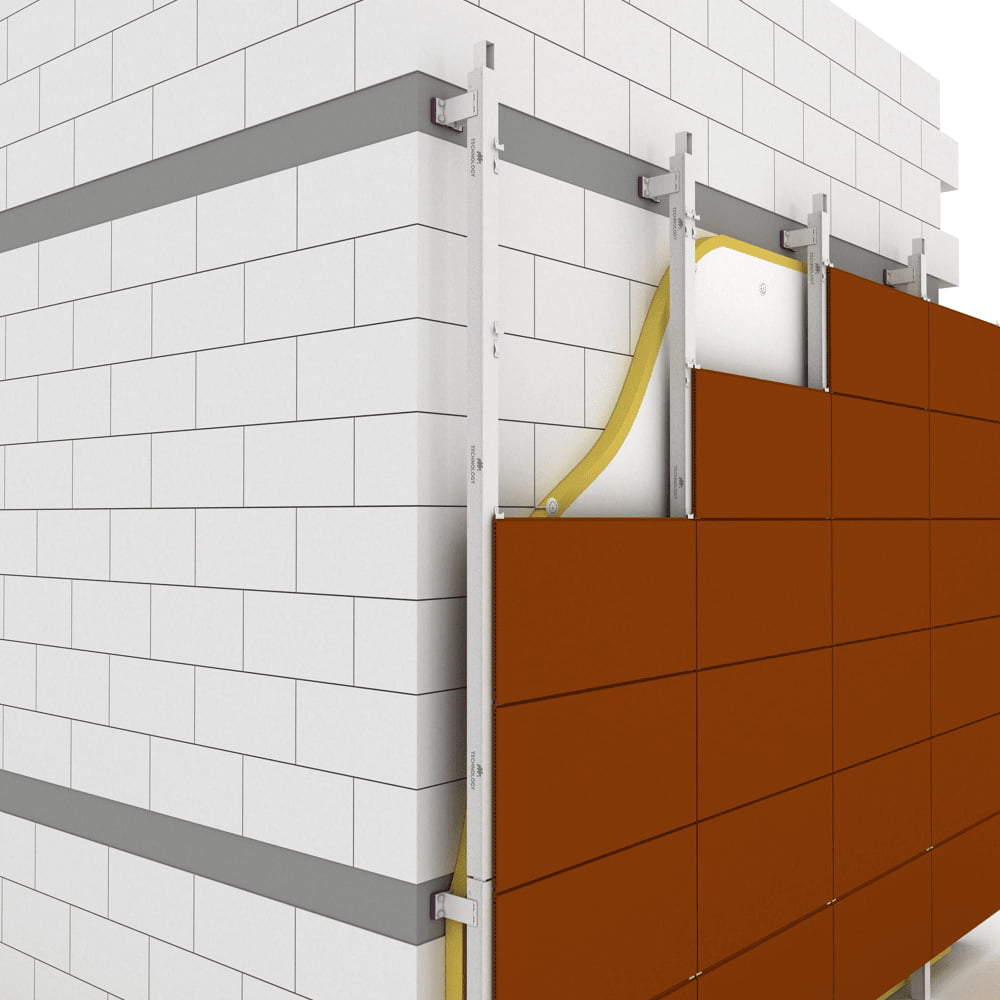

Термином «вентилируемые фасадные системы» именуются системы различного уровня сложности, конструктивного исполнения, фиксируемые на внешних несущих стенах. С последующим закреплением на несущем каркасе облицовочных элементов разной геометрии, изготовленных из различных материалов.

Между поверхностью стены и облицовкой размещается слой теплоизоляционного материала. При его обустройстве предусматривается воздушная прослойка, обеспечивающая его вентиляцию.

Задачи, решаемые фасадными навесными вентсистемами

Вентилируемые фасады востребованы в строительстве, благодаря возможностям единовременного решения сразу нескольких вопросов:

 1) они защищают поверхность несущих стен от негативного влияния факторов атмосферного характера;

 2) утепляют фасады, придавая зданию свойство «термоса», что позволяет экономить на оплате отопления зимой и кондиционирования летом;

 3) увеличивают звукоизоляционных характеристики внешних ограждающих конструкций примерно в полтора раза;

 4) решают задачу поддержания оптимального баланса паров воды, диффундирующих сквозь стены объекта.

Создаваемая под облицовкой тяга выводит существенную часть паров, не позволяя образовываться конденсату на поверхности стен и утеплителя. Это продляет долговечность здания.

Классификация вентилируемых фасадов

На отечественном рынке востребована импортная и отечественная продукция данной товарной группы.

Иностранный вентилируемый фасад классифицируется согласно рекомендациям ETAG 034. Согласно этому документу вентфасадом именуется комплект изделий и материалов, предназначенный для облицовки внешних фасадов любых объектов, включающий:

  • основу (несущая стена, на внешней поверхности которой смонтирован теплоизоляционный материал;
  • утеплитель, уложенный с дренажным зазором;
  • облицовочные элементы - могут изготавливаться из различных металлов, керамики, натурального камня, фиброцемента и иных материалов.
  • Подконструкции (специальный каркас для фиксации облицовки), выполняемый из дерева или металла;
  • Крепёж.

Все импортные системы, поступающие в Россию, делятся на несколько групп:

  • А – элементы облицовки фиксируются на подконструкции стандартным крепежом (заклёпка, винт, иные метизы);
  • В – для крепления облицовки предусмотрены специальные кронштейны, устанавливаемые в пазах собранного каркаса (≥ 4 на один элемент);
  • С – облицовочный материал крепится на горизонтальных направляющих из металла, фиксируемых на вертикальных стойках каркаса винтами;
  • D – элементы облицовки фиксируются между собой пазами замкового типа (снизу и сверху). К каркасу фиксируются крепежом, имеющимся на верхней кромке (закрывается верхним элементом облицовки);
  • Е – облицовка крепится к каркасу специальными крепёжными элементами, смонтированными на верхней кромке;
  • F – закрепление элементов облицовки выполняется на каркасе четырьмя или более клипсами из металла (вариант, направляющими);
  • G – облицовка подвешивается на каркасе;
  • Н – элементы облицовки навешиваются внахлёст.

В России отсутствует единая классификация данных систем. Поэтому используется несколько вариантов классификации:

  • по виду материалов, применяемых для облицовки;
  • по реализованной системе крепления облицовке к несущему каркасу;
  • по способу монтажа на стене.

Облицовка вентилируемых фасадов, предлагаемых рынком, чрезвычайно разнообразна. Наиболее востребованными являются фасады, облицованные:

Кассеты изготавливаются производителями в различных вариантах исполнения. Они могут быть стандартными рядовыми, иметь углы наружной кромки (чаще всего, в 90° или 60°), иметь нестандартную форму и размеры, комплектоваться креплениями открытого или закрытого типа.

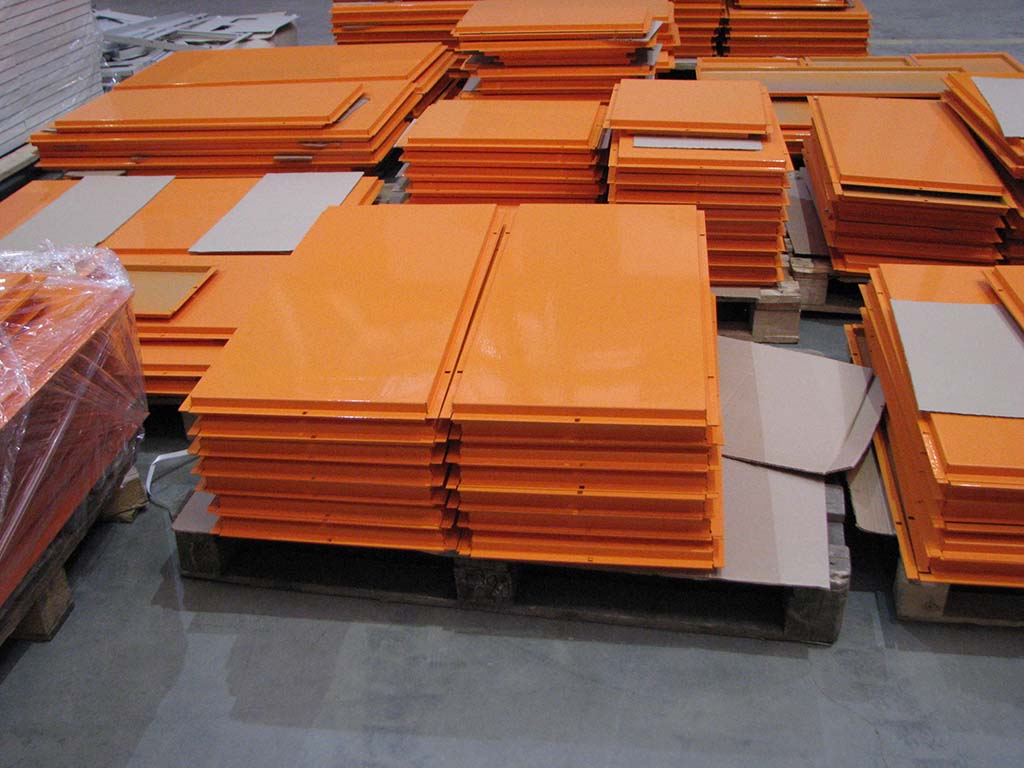

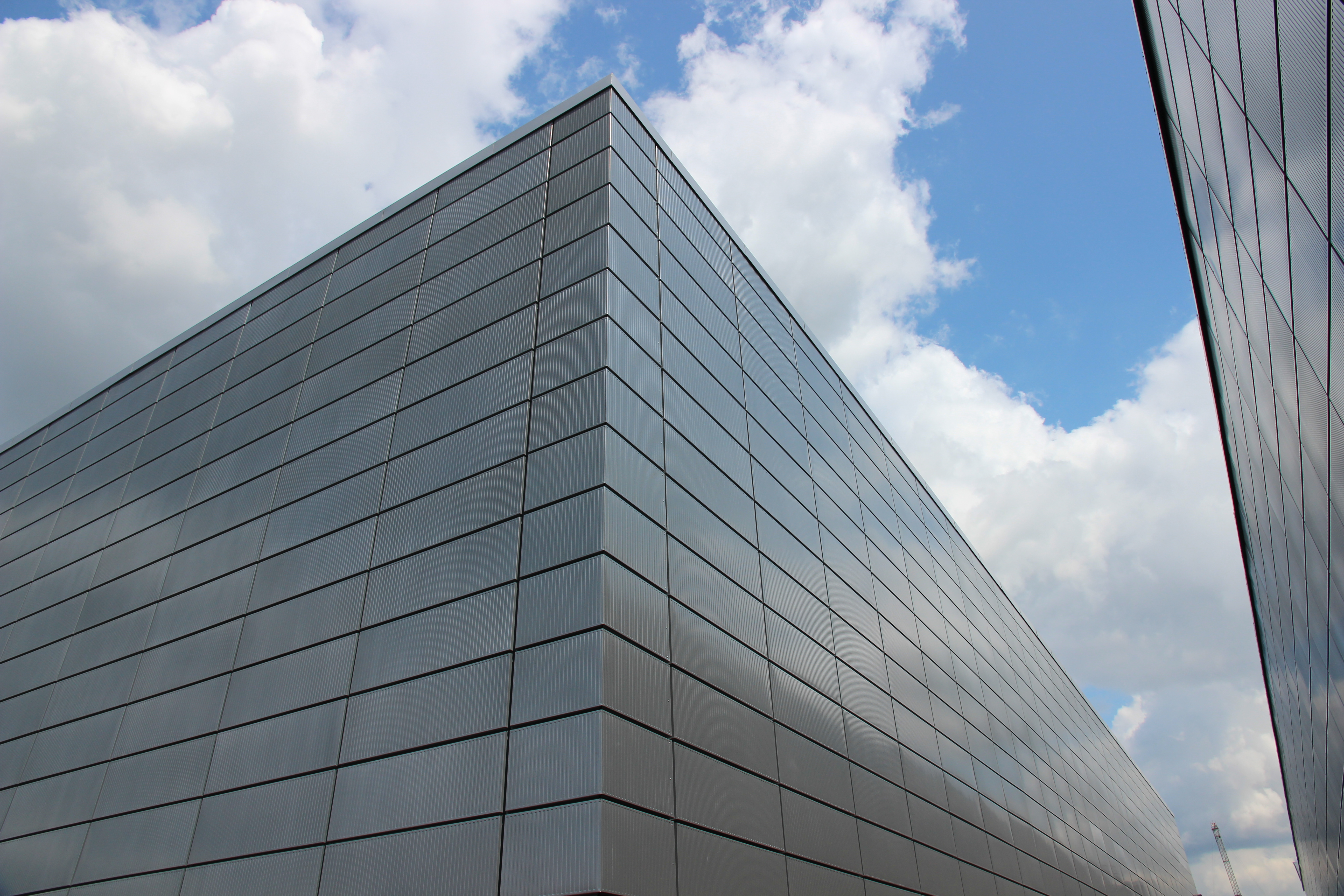

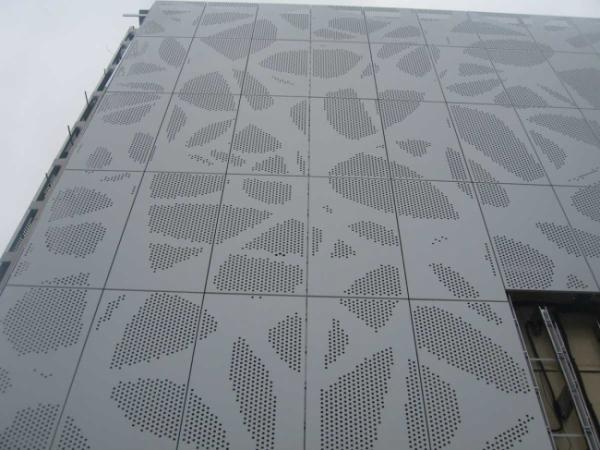

вентилируемые фасадные системы с перфорацией цветные металлокассеты для вентфасадов внешний вид здания с вентилируемыми фасадами из металлокассет

Эти варианты оптимальны для облицовки производственных, административных и хозяйственных зданий.

  • Керамогранит – обладает высокой долговечностью и визуальной привлекательностью, предлагается в широкой цветовой гамме и может иметь различные типы поверхности (рельефные, глянцевые, матовые), прост в монтаже;
  • Фиброцементные элементы (плиты и сайдинг) – выполняются из цемента с минеральными наполнителями и армированием. Плюсами является относительно невысокая цена и цветовая гамма по полному каталогу RAL;
  • Натуральный камень – допускает использование плит, выполненных из природного камня высокой и средней прочности.

В эту же группу входят плиты агломератно-гранитные, производимые из крошки натурального гранита. Для монтажа, с учётом солидного веса материала, применяются специальные шины.

  • Композитные материалы – алюмо-композитные элементы облицовки изготавливаются из нескольких слоёв, каждый из которых выполняется из различных материалов.

Существенным отличием от иных типов облицовки является высокая гибкость панелей, что позволяет применять изделия на фасадах самой сложной геометрии.

  • Терракотовая керамика – выполняются из глины, прошедшей специальный отжиг, что придаёт им разную фактуру (с частичной либо сплошной полировкой, с тонким или грубым зерном) и различные цвета. Отличается способностью к самоочищению.
  • HPL – панели – лёгкий, жёсткий, невосприимчив к ударным и вибрационным нагрузкам. Широкий диапазон допустимых температур (-60 / +80) °С;
  • Клинкерная плитка – материал «под кирпич» изготавливается из природного сырья. имеет минимальный к-т водопоглощения, устойчив к прямому УФИ, низких температур.

Преимущества вентфасадов для отделки здания

Система вентилируемого фасада обладает широким кругом достоинств по сравнению с иными вариантами отделки.

К её конструктивному преимуществу можно отнести:

  • постоянную работу в режиме поддержания оптимальной влажности несущей стены (за счёт формирования постоянно циркулирующего воздушного потока);
  • возможность фиксации на ограждающих конструкциях, возведённых из любых материалов;
  • увеличение показателя энергоэффективности стены (благодаря использованию теплоизоляционных материалов с незначительной теплопроводностью);
  • возможность монтажа на этапе строительства и в процессе реконструкции объектов любого назначения;
  • повышение теплоаккумулирующих возможностей стенового массива (благодаря внешнему размещению утеплителя);
  • исключение перегрева наружных стен в тёплое время года (благодаря наличию воздушного зазора);
  • возрастание величины показателя звукоизоляции (за счёт наружного расположения системы в сборе);
  • ремонтопригодность с точечной заменой неисправного участка конструкции.

В числе архитектурных преимуществ следует указать на:

  • возможность обустройства на стенах любой конфигурации, что недоступно при использовании иных технологий. Это существенно расширяет возможности дизайнеров и архитекторов;
  • значительная визуальная привлекательность (благодаря широкому ассортименту материалов для облицовки, их цветов и фактуры).

К числу бесспорных преимуществ технологического характера, которые имеют наружные вентилируемые фасады, следует отнести:

  • скорость монтажа подобной конструкции;
  • отсутствие «мокрых» этапов. Что позволяет выполнять работы круглогодично.

Порядок выбора фасада необходимого типа

Первоочередными факторами, на которые обращает внимание заказчик, являются дизайн (задаётся типом материала, его цветом и фактурой) и предстоящие условия эксплуатации.

В процессе подбора вентфасадов важно правильно осуществить подбор:

  • необходимой подсистемы (алюминиевый сплав, оцинкованная или нержавеющая сталь, дерево);
  • варианта предусмотренного способа монтажа на поверхности несущей стены (с учётом конструкции и материала последней);
  • утеплителя (вариант, отказе от него);
  • подобрать материал для облицовки.

Лучшим решением является выбор компании, которая будет осуществлять как разработку проекта вентилируемого фасада, так и его монтаж.

Выполнение монтажных работ

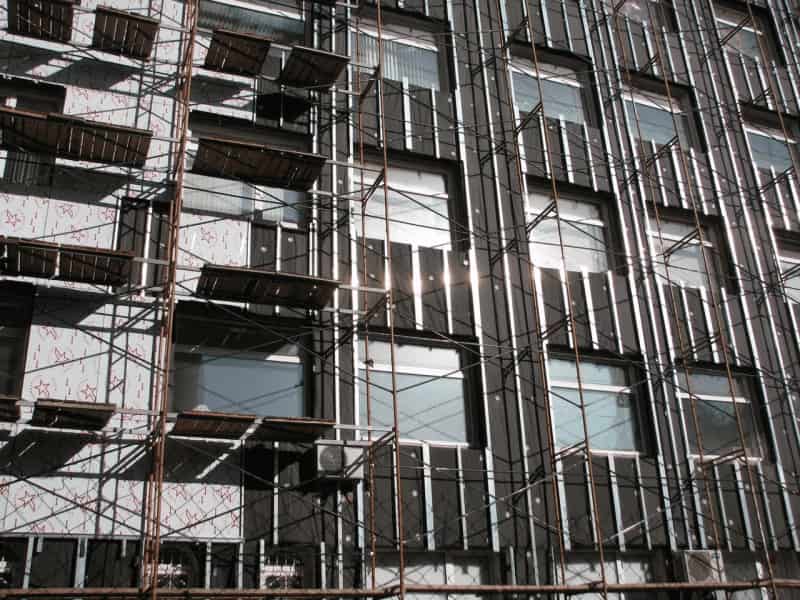

Монтаж вентфасадов

Алгоритм выполнения работ является универсальным для сборки любой системы вентилируемого фасада. Лучшим решением является делегирование данного процесса профессиональным строителям.

Обращаем внимание на то, что к монтажу навесного вентилируемого фасада можно приступать только после разработки его проекта. Получив документацию, специалисты приступают к разметке.

В зависимости от высоты здания в работе используют специальное подъёмное оборудование и выполняют монтаж строительных лесов. Как альтернативное решение, привлекаются промышленные альпинисты.

  • По горизонтальным и вертикальным меткам выставляются маяки, позволяющие корректировать неровности, имеющиеся на внешней поверхности стены;
  • Готовятся отверстия, устанавливаются кронштейны (используются анкерные дюбели с паронитовыми прокладками, для более надёжного соединения);
  • Монтируется утеплитель (если это предусмотрено проектом).

В ряде случаев применяют теплоизоляционные материалы двух разных типов. В этом случае, утеплитель более рыхлый, имеющий меньшую плотность, фиксируется на стене первым слоем, а более плотный, по нему.

  • Плиты теплоизоляции фиксируются на кронштейнах и, дополнительно, в пяти местах специальным дюбелем «грибок»;
  • Настилается ветро-влагозащитная мембрана;
  • Монтируется облицовочный материал.

На завершающем этапе монтируются защитные и декоративно-отделочные элементы (оформление отливов, скосов, софитов – если работы предусмотрены проектом).

Таким образом, навесные вентилируемые фасады являются лучшим технологическим решением для защиты здания от негативного влияния факторов атмосферного характера. Они способствуют формированию в помещениях оптимального для человека микроклимата и существенно продляют сроки эксплуатации объекта.
