Лазерная резка на станках ЧПУ

Лазерная резка на чпу станке с помощью газового лазера

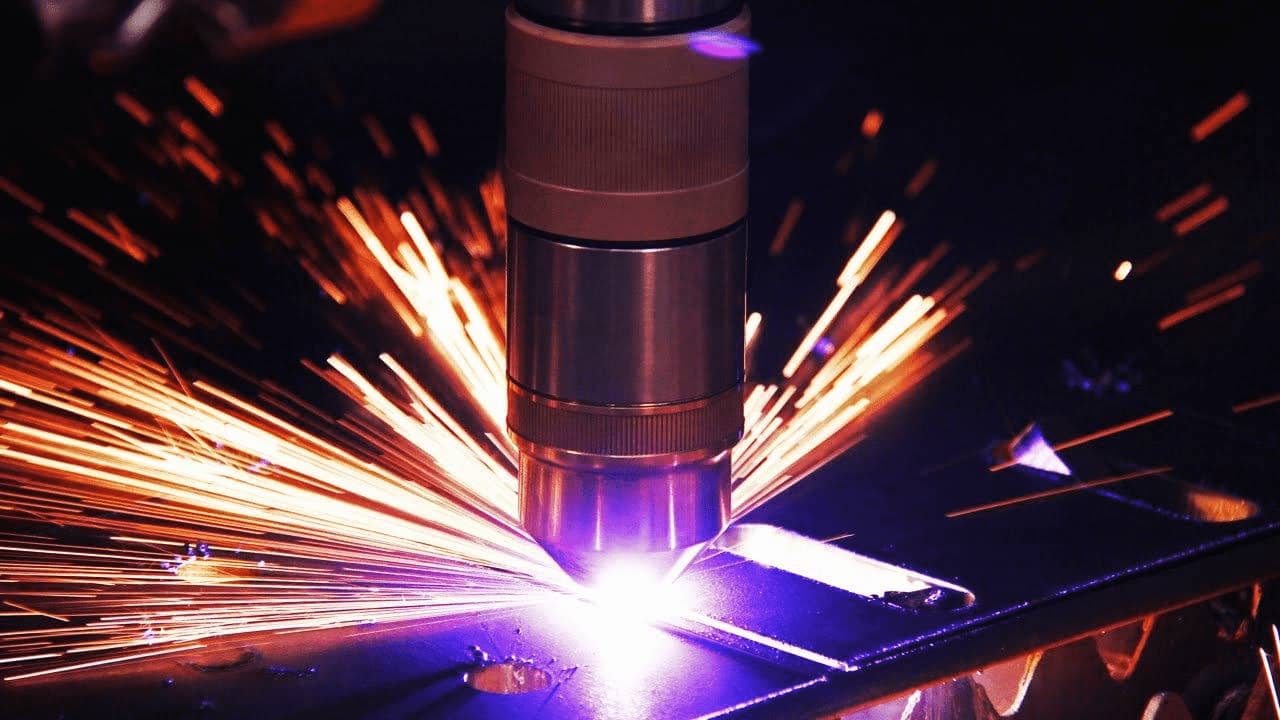

Лазерная резка металла на станках ЧПУ

Современный рынок металлоконструкций предъявляет все более высокие требования к точности сочленения деталей. Без привлечения современных инновационных технологий решить эту задачу невозможно. Широкое применение получила технология лазерной резки на станках с числовым программным управлением.

Комбинация узко сфокусированного мощного когерентного излучения и точного позиционирования излучателя и детали, которую обеспечивает станок с ЧПУ, позволяет обрабатывать материал с разрезом шириной в несколько десятых долей миллиметра. Резка осуществляется по контуру любой сложности и конфигурации. Обрабатываться могут не только плоские поверхности, но и изделия со сложным профилем, что обеспечивается трехмерной резкой.

ЧПУ позволяет добиться превосходной точности и снижает вероятность человеческой ошибки (т.н. "человеческий фактор"), что практически исключает возможность брака.



Виды лазеров для резки металла

Различают твердотельный оптоволоконный, и газовый CO2 излучатели. Оба генерируют монохромное когерентное излучение высокой удельной мощности. Главное различие в степени фокусировки. Диаметр луча у оптоволоконного типа в десять меньше, чем у газового, что обусловлено меньшей длиной волны излучения. Соответственно, обеспечивается более тонкий разрез и высокая скорость обработки.

При разрезании материала толщиной более 8 мм предпочтительнее газовый лазер, который обеспечивает более качественную кромку.

Твердотельный излучатель позволяет резать латунь, серебро, медь, что недоступно для CO2 резака, к тому же у него выше КПД. Излучение значительно меньше рассеивается в оптоволоконном кабеле, чем в сложной оптике газового прибора.

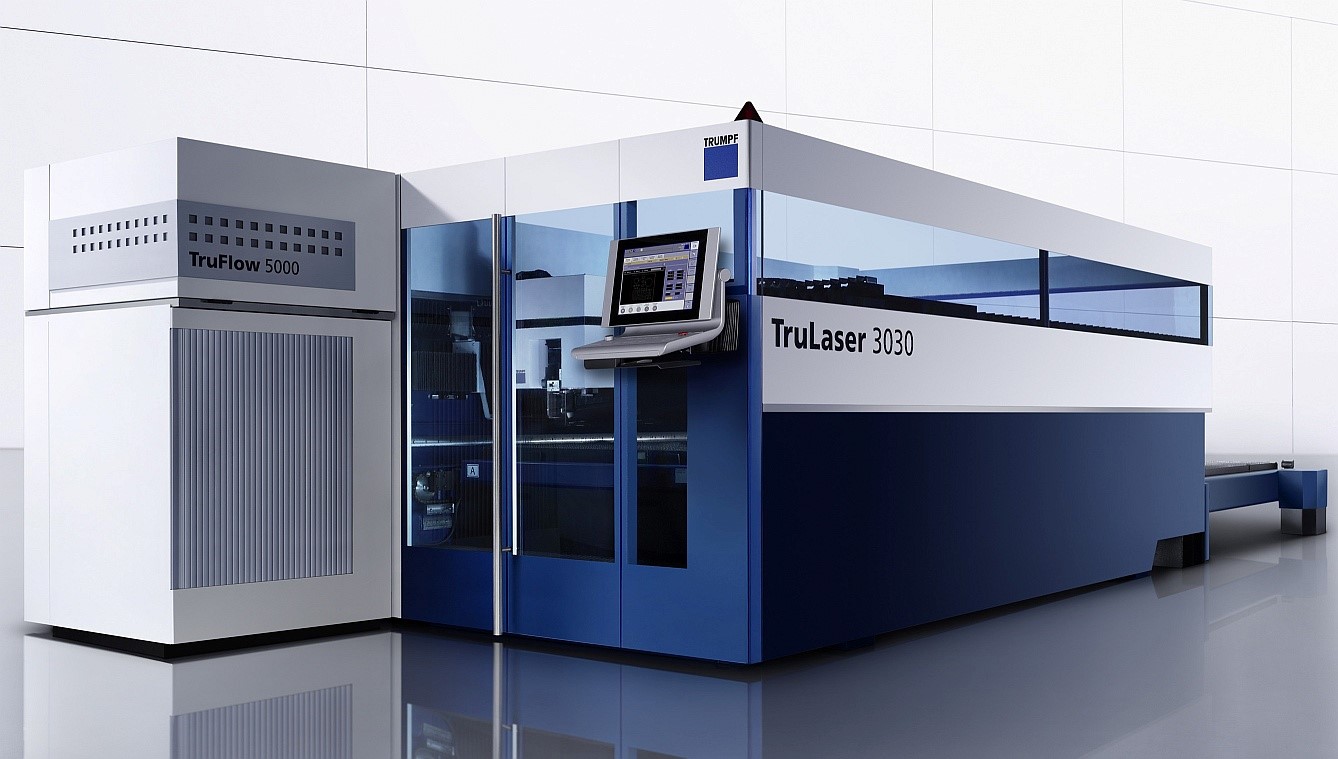

Лазерной станок с углекислотным лазером Truflow 6000 Лазерный станок с газовым лазером Truflow 5000

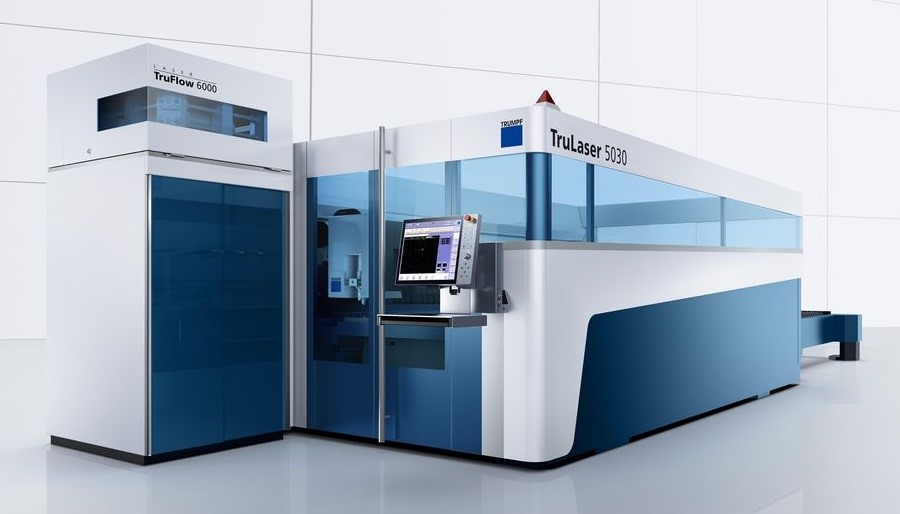

Лазерный станок Trumpf TruLaser 5030 с углекислотным лазером Truflow 6000  Лазерный станок Trumpf TruLaser 3030

Из чего состоит лазерный станок с ЧПУ

Станок с числовым программным управлением состоит из следующих узлов:

  • контроллер с заложенной программой управления;
  • лазерный излучатель, либо оптоволоконный, либо газовый;
  • координатный стол для раскроя;
  • система позиционирования с сервоприводами;
  • магистрали для подвода коммуникаций.

Подбирая тип и мощность излучателя можно обеспечить резку любых металлов толщиной до 30 мм, за исключением тех, которые обладают высокой отражающей способностью.

Особого внимания заслуживает система позиционирования, которая позволяет изменять скорость прохода, угол наклона излучателя, регулирует перемещения стола. Высокая точность обеспечивается совершенной программой управления и качественными сервоприводами. Все происходит в автоматическом режиме, без вмешательства оператора.



Преимущества и недостатки лазерной резки на ЧПУ оборудовании

Станки с ЧПУ обладают рядом конкурентных преимуществ, таких как:

  • высокая производительность;
  • ровная и гладкая кромка, не нуждающаяся в финишной обработке;
  • отсутствие температурных деформаций, обусловленное маленьким световым пятном и локальным нагревом;
  • возможность полной автоматизации;
  • возможность обработки широкого круга материалов.

Особенно ярко достоинства лазерной резки станками с ЧПУ проявляются при выполнении индивидуальных заказов, где требуется раскрой по оригинальному контуру с кромками под заданным углом.

К недостаткам можно отнести снижение производительности при толщине заготовки более 20 мм. Случаются сквозные прожоги, образование неровных краев. Все они вызваны неверно выбранными параметрами процесса либо неисправностью оборудования. Правильно подобранные мощность излучателя, скорость прохода исключают подобные огрехи.

Почему необходимо обращаться в компанию «Риваль Лазер»

Компания «Риваль Лазер» предоставляет услуги лазерной резки и обработки металлических материалов по предварительным заказам. Компания базируется в Екатеринбурге, но доставку осуществляет по всей Российской Федерации, в страны СНГ и Е xвропы. Сотрудники используют современное оборудование прогрессивной и высокотехнологичной немецкой компании TRUMPF, что гарантирует качество обработки и прецизионную точность при работе с контурами любой сложности.
